Diferencial elétrico de corrente GIS GPH Handy com punho de comando manual

Concebido e testado de acordo com: EN 14492-2

Pré-visualização 3D Arraste para rodar · desloque para ampliar

Voltar ao catálogo

Diferencial elétrico de corrente GIS GPH Handy com punho de comando manual 100–500 kg

Name: Diferencial elétrico de corrente GIS GPH Handy com punho de comando manual 100–500 kg
Brand: Delacco
SKU: GIS-GPH
Availability: InStock

Raiz do SKU: GIS-GPH | Mercado: PT | Configuração regional: pt

Preço Configure abaixo a sua talha — o preço, o peso e as informações de envio são atualizados em tempo real à medida que seleciona as opções.

Folheto Folheto Questionário Instruções de utilização Declaração CE Recolhedor de corrente Desenho de GPMH250 Desenho de GPH500 Peças sobresselentes

Categorias: Diferenciais elétricos de corrente

Etiquetas: Diferenciais elétricos, Gruas para oficinas

Preços por volume — poupe até 12% O desconto é calculado automaticamente sobre o subtotal do carrinho.

Quantidade	Desconto
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% de promoção de conjunto quando esta encomenda incluir artigos de, pelo menos, duas categorias de produtos (por exemplo, uma talha + uma grua de lança). Em combinação com os preços por volume, a poupança total pode atingir 15%.

Configure a sua talha

Selecione a capacidade, o vão e as opções. O preço, o peso e o envio são atualizados em tempo real.

Passo 0 — obrigatório

Como irá utilizar este diferencial?

Escolha a opção mais próxima. Cada classe de serviço tem a sua própria gama de capacidades: quanto mais intensiva for a utilização, menor será a carga nominal. A seleção de uma classe inferior à da utilização real anula a garantia do fabricante e pode provocar uma avaria do motor. Em caso de dúvida, escolha a classe máxima prevista — correspondente ao diferencial de que realmente necessita.

1 Capacidade de elevação — kg

2 Altura de elevação (modelo) — m

3 Alimentação elétrica

Os diferenciais Handy são fabricados exclusivamente para redes trifásicas — 3 × 400 V é o standard da oficina. As versões monofásicas não constam do catálogo.

4 Velocidade de elevação

A versão NF de duas velocidades (8/2 m/min) é o standard Handy — o nível lento permite um posicionamento preciso. SF duplica a velocidade para 16/4 m/min com metade da capacidade nominal. O GPH 500 (4 m) também está disponível na versão N de uma velocidade ou na versão lenta NL.

5 Fixação da carga

Os dispositivos de suspensão de carga Handy são montados na pega para uma fixação rápida das cargas. O conector com perno roscado M12 permite a instalação de dispositivos de suspensão de carga personalizados.

6 Interruptor de corrente frouxa

Para o diferencial se a corrente ficar sem tensão (carga pousada ou falha do suporte). Catalogado para o GPH 500.

7 Proteção térmica

O termóstato Klixon protege o motor do diferencial contra sobreaquecimento durante ciclos intensivos com comando manual. Catalogado para o GPH 500 (estrutura GP 250/500).

8 Contador de dados de funcionamento

Regista as horas de funcionamento, os ciclos e as sobrecargas para o planeamento da manutenção. Catalogado para o GPH 500 (estrutura GP 250/500).

Configuração —

Preço líquido —

Quantidade

Preços por volume — poupe até 12 %

Quantidade	Desconto

Promoção de conjunto: 3 % de desconto adicional quando esta encomenda combina artigos de, pelo menos, duas categorias de produtos (por exemplo, um diferencial + uma grua de lança giratória).

Discriminação do preço

Total líquido (sem IVA)	—

Peso estimado —
Prazo de entrega —
Nível do kit de montagem —
Altura total —

Estimativa de envio

País de entrega

—

Introduza acima o país de entrega para ver uma estimativa indicativa dos custos de transporte.

Precisa de uma proposta personalizada?

Envie-nos os seus requisitos através do formulário de pedido de orçamento — este produto estará pré-selecionado e poderá adicionar mais artigos no mesmo pedido.

Solicitar um orçamento

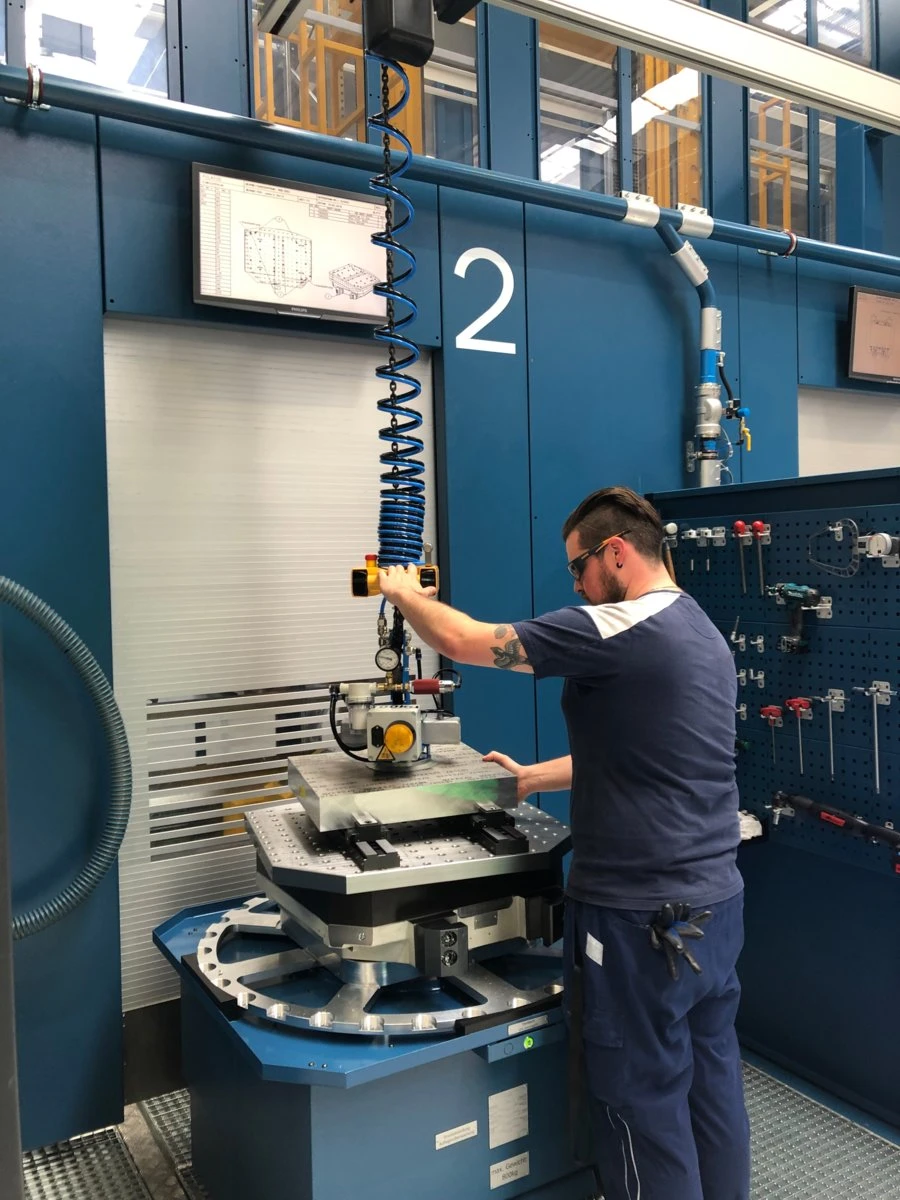

Nos modelos GIS Handy GPMH 250 e GPH 500, o punho de comando está montado diretamente na corrente de carga. O operador pode guiar a carga transportada e acionar o diferencial com uma só mão, tornando estes modelos ideais para uma movimentação rápida e precisa nos postos de trabalho. Como o punho se encontra na extremidade da corrente, não é necessário qualquer dispositivo adicional de alívio de tração e a corrente pode ser guiada com precisão.

Características principais

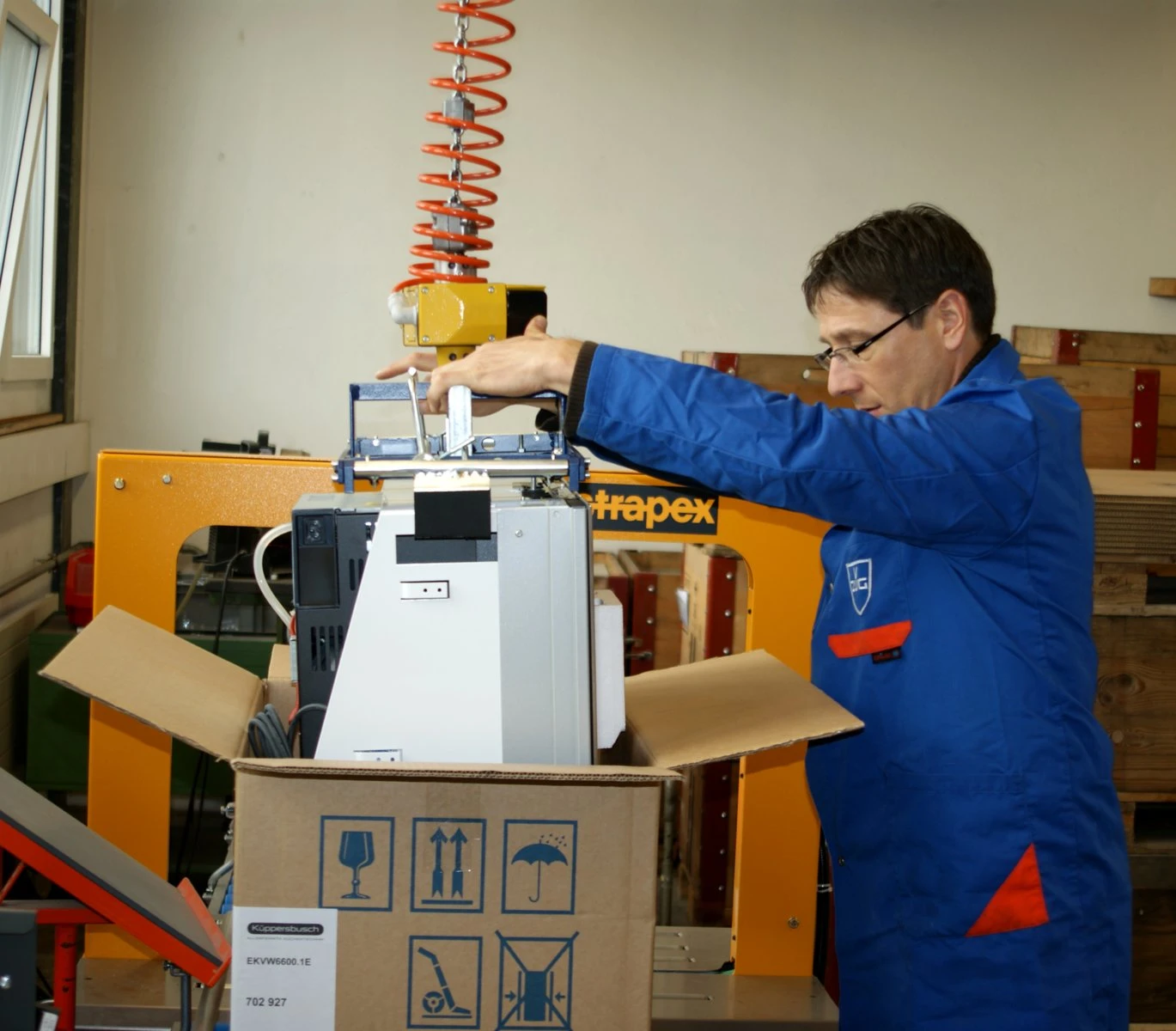

Punho de comando fixado na extremidade da corrente — o operador guia a carga e controla a elevação com UMA mão, sem necessidade de botoeira suspensa ou cabo de comando
Adequado para operadores destros e esquerdinos; o comando regressa sempre à posição inicial
GPMH 250: baseado no minidiferencial GPM 250 — capacidade até 250 kg, altura de elevação standard de 3 m e peso próprio de apenas 19 kg

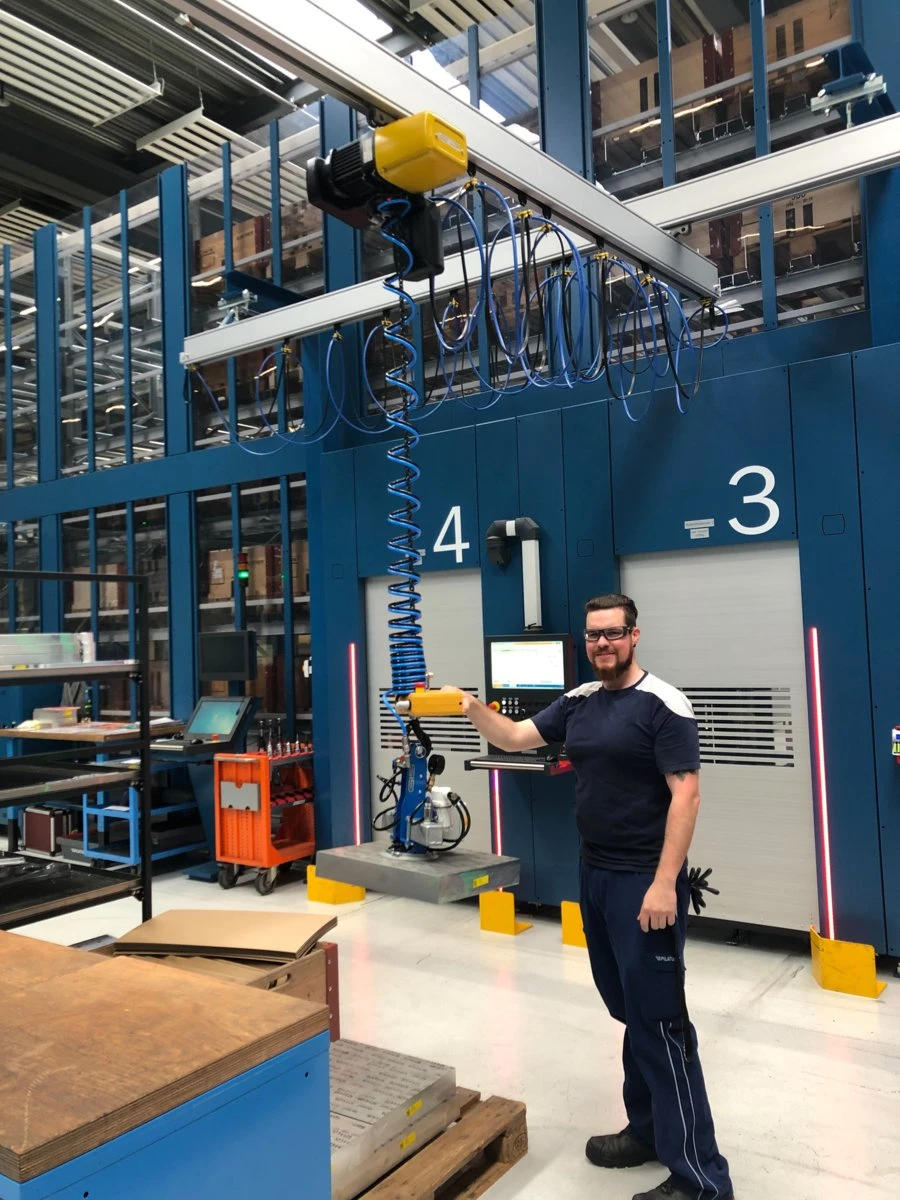

GPH 500: baseado no GP 500 — capacidade até 500 kg, altura de elevação standard de 4 m, peso próprio de 25 kg e classificação até à classe de serviço A7/M7 (3 turnos)
Perfis de velocidade: NF de duas velocidades, 8/2 m/min (standard), e SF rápido, 16/4 m/min a metade da capacidade; o GPH 500 também está disponível com velocidade única N (8 m/min) ou velocidade reduzida NL (4 m/min)
Fixação rápida de cargas: gancho de carga fixo, gancho de carga rotativo (GPH 500) ou ligação por perno roscado M12 para dispositivos de suspensão de carga personalizados
O interruptor opcional de deteção de corrente frouxa (GPH 500) para o diferencial caso a corrente fique sem tensão
Grau de proteção IP65, classe de isolamento F e gancho de carga conforme DIN 15401; alimentação trifásica (3 × 400 V / 3 × 230 V)
Versões GPH 500 com arranque suave por variador de frequência (FU) e modelo telescópico Handy GPHT 500 para cargas excêntricas disponíveis sob consulta
Em conformidade com a Diretiva Máquinas 2006/42/CE

Resumo técnico

Modelo/SKU: GIS-GPH (GPMH 250/GPH 500)
Família de produtos: diferenciais elétricos de corrente
Capacidade de carga: 100–500 kg
Altura de elevação: 3 m (GPMH 250)/4 m (GPH 500), definida pelo kit Handy
Velocidade de elevação: 8/2 m/min (NF) ou 16/4 m/min (SF); GPH 500 também disponível com 8 m/min (N) ou 4 m/min (NL)
Classe de serviço: A5/M5–A6/M6 (GPMH 250), até A7/M7 (GPH 500)
Alimentação elétrica: 3 × 400 V/3 × 230 V, 50 Hz
Grau de proteção: IP65

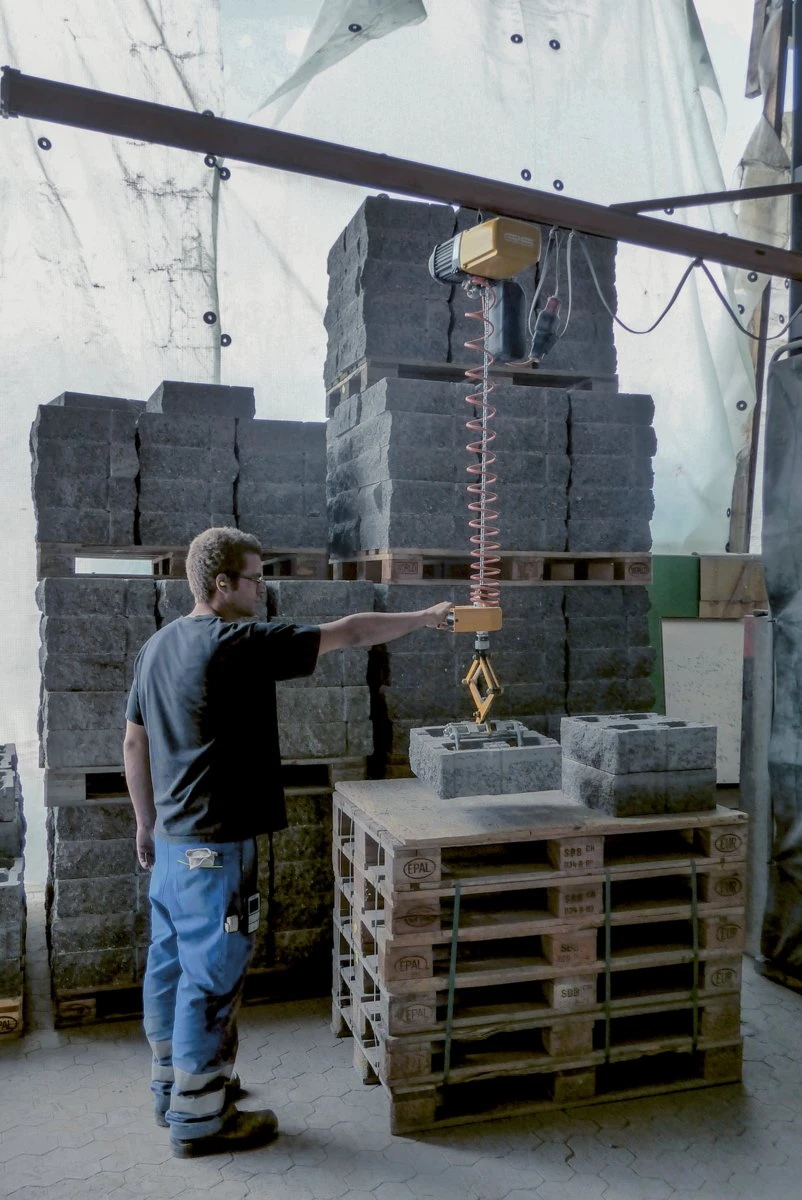

Aplicações típicas: postos de montagem, alimentação de máquinas, linhas de embalagem e posicionamento preciso de peças com uma só mão

Configure online a capacidade, a altura de elevação associada ao modelo, a classe de serviço, o perfil de velocidade e o acessório de carga. Em seguida, adicione o diferencial ao carrinho ou à lista de cotação. O preço de cada configuração é calculado com base na tabela de preços de fábrica GIS em vigor.

Especificações

Modelo	Capacidade (classe de serviço)	Velocidade de elevação a 50 Hz	Altura de elevação	Peso próprio
GPMH 250/1NF3	250 kg a M5/200 kg a M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg a M5/100 kg a M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg a M5/320 kg a M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg a M5/320 kg a M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg a M5/160 kg a M7	16/4 m/min	4 m	25 kg

Um ramal de corrente e apenas alimentação trifásica. A altura de elevação é definida pelo kit Handy, com o punho na extremidade da corrente. Acessórios de carga: gancho fixo, gancho rotativo (GPH 500) e pernos roscados M12 (conector 9210.4009.4). Versões GPH 500 FU com arranque suave e modelo telescópico GPHT 500 para cargas excêntricas (máx. 150 Nm) disponíveis sob consulta. Valores de acordo com as fichas técnicas 9500.9211.5/9511.9206.5 e o manual de modelos especiais 9500.9004.1.

Atributos

Capacidade de carga	100–500 kg
Altura de elevação	3 m (GPMH 250), 4 m (GPH 500)
Velocidade de elevação	até 16/4 m/min (sf)
Classe de serviço (ISO/FEM)	M5–M7 (A5–A7)
Classe de proteção	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPH / GPMH (Handy)

Model	Capacity (duty class)	Lifting speed 50 Hz	Lift height	Dead weight
GPMH 250/1NF3	250 kg @ M5 / 200 kg @ M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg @ M5 / 100 kg @ M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg @ M5 / 320 kg @ M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg @ M5 / 320 kg @ M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg @ M5 / 160 kg @ M7	16/4 m/min	4 m	25 kg

One chain fall, 3-phase supply only. The lifting height is fixed by the Handy kit (handle at the chain end). Load attachments: fixed hook, rotatable hook (GPH 500), threaded bolts M12 (connector 9210.4009.4). GPH 500 FU soft-start versions and the GPHT 500 telescope model for eccentric loads (max. 150 Nm) on request. Values follow datasheets 9500.9211.5 / 9511.9206.5 and the Special models manual 9500.9004.1.
