Diferencial elétrico de corrente antideflagrante GIS GP ATEX

Concebido e testado de acordo com: EN 14492-2

Voltar ao catálogo

Diferencial elétrico de corrente antideflagrante GIS GP ATEX 100–6300 kg

Name: Diferencial elétrico de corrente antideflagrante GIS GP ATEX 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

Raiz do SKU: GIS-GP-ATEX | Mercado: PT | Configuração regional: pt

Preço Configure abaixo a sua talha — o preço, o peso e as informações de envio são atualizados em tempo real à medida que seleciona as opções.

Folheto Folheto Questionário Instruções de utilização Declaração CE Recolhedor de corrente Desenho de GP ATEX Peças sobresselentes de GP ATEX

Categorias: Diferenciais elétricos de corrente

Etiquetas: Diferenciais elétricos, Gruas para oficinas

Preços por volume — poupe até 12% O desconto é calculado automaticamente sobre o subtotal do carrinho.

Quantidade	Desconto
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% de promoção de conjunto quando esta encomenda incluir artigos de, pelo menos, duas categorias de produtos (por exemplo, uma talha + uma grua de lança). Em combinação com os preços por volume, a poupança total pode atingir 15%.

Configure a sua talha

Selecione a capacidade, o vão e as opções. O preço, o peso e o envio são atualizados em tempo real.

Passo 0 — obrigatório

Como irá utilizar este diferencial?

Escolha a opção mais próxima. Cada classe de serviço tem a sua própria gama de capacidades: quanto mais intensiva for a utilização, menor será a carga nominal. A seleção de uma classe inferior à da utilização real anula a garantia do fabricante e pode provocar uma avaria do motor. Em caso de dúvida, escolha a classe máxima prevista — correspondente ao diferencial de que realmente necessita.

1 Capacidade de elevação — kg

2 Altura de elevação — m

3 Nível de proteção ATEX

Selecione a execução correspondente à classificação da zona das suas instalações (Diretiva 2014/34/UE, grupo de equipamentos II, categoria 3). A versão GP D à prova de poeiras abrange a Zona 22 (poeiras inflamáveis). A versão GP G à prova de gases abrange atmosferas de gases explosivos da Zona 2 e inclui a proteção contra poeiras da Zona 22 — requer uma alimentação de ar comprimido de 4–10 bar no local. Ambas as versões incluem IP65, monitorização da temperatura por Klixon, um interruptor de fim de curso com engrenagem e prensa-cabos Ex.

4 Alimentação elétrica

Os diferenciais ATEX são fabricados apenas para redes trifásicas — 3 × 400 V é o standard da oficina. Não estão disponíveis versões monofásicas com execução antideflagrante.

5 Velocidade de elevação

A velocidade única (N) corresponde ao diferencial standard de 8 m/min. A velocidade lenta (NL) reduz a velocidade para metade, permitindo um posicionamento mais preciso. NF proporciona um comando de duas velocidades. SF duplica a velocidade, mas reduz a capacidade para metade.

6 Carro de suspensão (GHF/GMF)

Carro de translação suspenso GIS opcional para deslocar o diferencial ao longo de uma viga I. O GHF é manual (empurrado manualmente, sem componentes elétricos — permitido de série em ambas as execuções ATEX). O GMF é motorizado e fornecido na mesma execução ATEX (D ou G) que o diferencial; na versão à prova de gás, a monitorização da sobrepressão encontra-se no carro de translação e é partilhada com o diferencial.

7 Largura do banzo (largura da viga)

Largura da flange do perfil em I/monocarril sobre a qual o carro se desloca. Os intervalos standard são fornecidos à saída de fábrica sem suplemento; vigas mais largas podem implicar um custo adicional para a fixação de um parafuso de apoio ou contrapeso. Meça, em milímetros, a flange (rebordo horizontal superior) da viga.

8 Suspensão

A suspensão por olhal é o suporte fixo padrão. A suspensão por gancho permite transferir o diferencial entre carros sem alterar a cablagem.

9 Saco / recipiente para corrente

O recolhedor de corrente recolhe a corrente sem tensão durante o movimento de subida. O plástico é a opção mais económica; os sacos têxteis têm capacidade para mais corrente e as versões MF (armação em chapa metálica) reduzem a altura construtiva em instalações com altura livre reduzida.

10 Fim de curso por engrenagem

O interruptor de fim de curso com engrenagem standard está incluído nos modelos trifásicos. Os dois dispositivos de paragem de emergência acrescentam um segundo corte redundante. Os fins de curso externos são necessários em instalações de grande altura e só funcionam com um saco de corrente em tecido.

11 Tensão / certificação

As tensões EU standard estão incluídas. A tensão especial abrange enrolamentos de motor não standard. A versão CSA/CUS acrescenta certificações norte-americanas (apenas 60 Hz).

12 Interruptor de comando / botoeira pendente

A versão à prova de gás (G) requer a botoneira suspensa com certificação ATEX. Para a versão à prova de poeiras (D), a botoneira suspensa GIS standard IP65 é suficiente na maioria das áreas da Zona 22 — a botoneira ATEX continua disponível como opção superior.

13 Comprimento do cabo de comando

O cabo standard adaptado à altura de elevação tem o comprimento indicado no catálogo GIS (2 botões: altura de elevação − 1,2 m; 4 botões: altura de elevação − 1 m). Arraste o controlo deslizante ou introduza qualquer valor entre 2 e 60 m se necessitar de um comprimento diferente (por exemplo, em instalações com vários níveis). Aplicam-se os preços dos escalões de catálogo quando o comprimento corresponde ao standard para uma altura de elevação de 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; caso contrário, será cobrado o conjunto básico + preço por metro.

14 Gancho de carga de segurança

Substitui o gancho de carga de série por um gancho de segurança (lingueta e fator de segurança superior). Exigido em algumas instalações dos setores da construção e do entretenimento.

15 Segundo travão

Adiciona um travão redundante para maior segurança em aplicações de elevação (indústria do entretenimento, elevação de pessoas).

16 Contador de dados de funcionamento

Regista as horas de funcionamento/os ciclos para manutenção preditiva. Requer uma tensão de comando de 42 V (modelos standard trifásicos).

17 Comando remoto por rádio de segurança

O comando remoto de segurança por rádio está disponível apenas para a versão à prova de poeiras (D) — a versão à prova de gás é operada através da botoneira com cabo ATEX.

Configuração —

Preço líquido —

Quantidade

Preços por volume — poupe até 12 %

Quantidade	Desconto

Promoção de conjunto: 3 % de desconto adicional quando esta encomenda combina artigos de, pelo menos, duas categorias de produtos (por exemplo, um diferencial + uma grua de lança giratória).

Discriminação do preço

Total líquido (sem IVA)	—

Peso estimado —
Prazo de entrega —
Nível do kit de montagem —
Altura total —

Estimativa de envio

País de entrega

—

Introduza acima o país de entrega para ver uma estimativa indicativa dos custos de transporte.

Precisa de uma proposta personalizada?

Envie-nos os seus requisitos através do formulário de pedido de orçamento — este produto estará pré-selecionado e poderá adicionar mais artigos no mesmo pedido.

Solicitar um orçamento

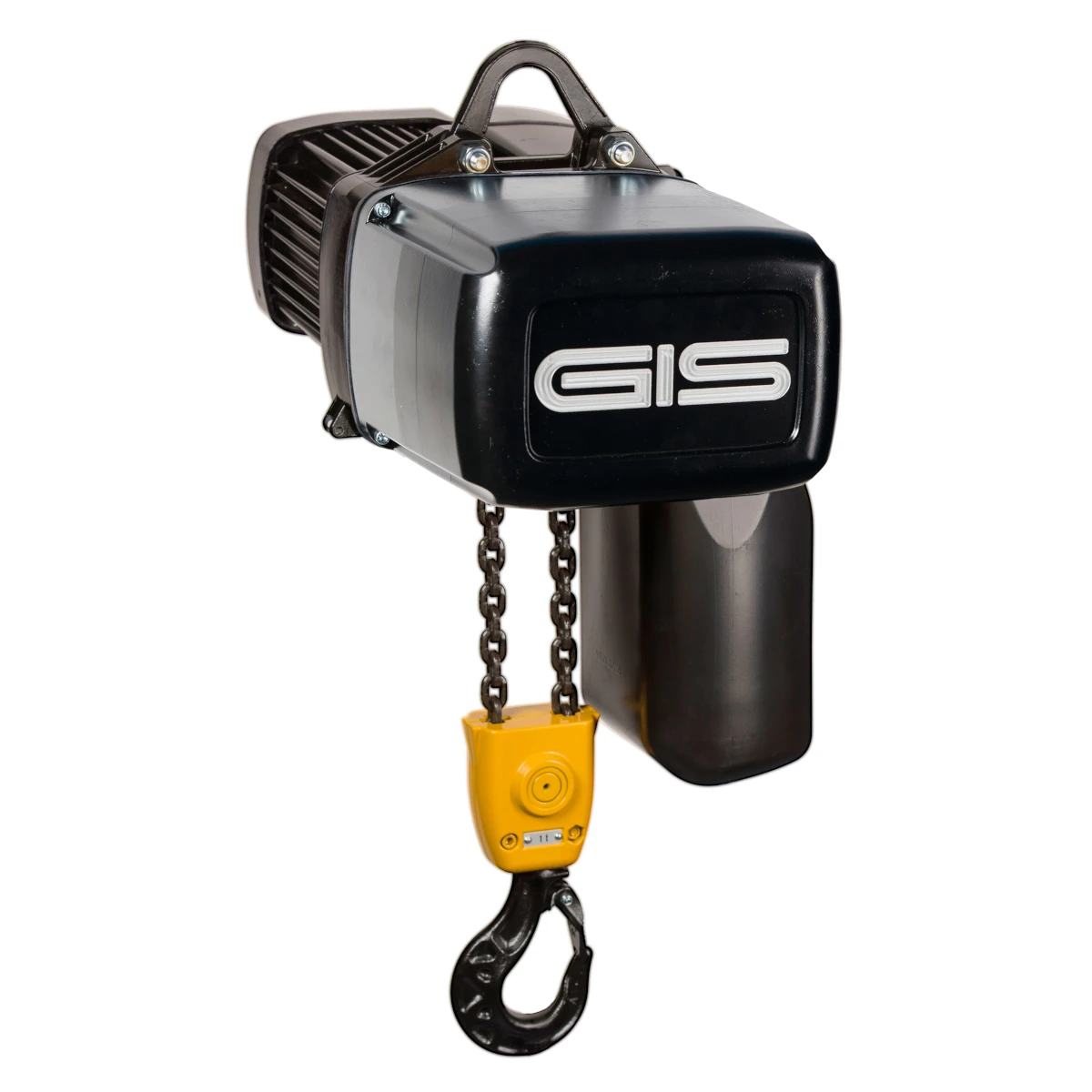

O GIS GP ATEX é a versão antideflagrante do comprovado diferencial elétrico de corrente GIS GP para atmosferas potencialmente explosivas, conforme definido pela Diretiva 2014/34/UE. Escolha o modelo GP D protegido contra poeiras para a Zona 22 (poeiras inflamáveis) ou o modelo GP G protegido contra gases para a Zona 2 (atmosferas com gases explosivos, incluindo proteção contra poeiras para a Zona 22). Cada diferencial é fornecido com a declaração CE de conformidade, o anexo ATEX às instruções de utilização e um certificado de inspeção.

Características principais

Certificação segundo a Diretiva ATEX 2014/34/UE, com declaração CE de conformidade — grupo de equipamentos II, categoria 3
GP D protegido contra poeiras para a Zona 22: II 3D Ex tc IIIA T130 °C Dc — invólucro IP65, monitorização da temperatura por Klixon, fim de curso com engrenagem, bucins de cabo Ex e tampas pretas
GP G protegido contra gases para as Zonas 2 e 22: inclui adicionalmente a marcação II 3G Ex pzc IIA T3 Gc — uma sobrepressão de 0,4 bar no interior do invólucro impede a entrada de gases, vapores ou névoas; a monitorização da pressão corta imediatamente a tensão de comando em caso de perda de ar
A versão protegida contra gases requer uma alimentação local de ar comprimido de 4–10 bar, com ligação de encaixe para mangueira de 6 mm
Gama completa de capacidades GIS GP de 100 a 6300 kg, com estruturas GP250 a GP2500, alturas de elevação de 3 a 60 m e classes de serviço M3–M7
Carro manual (GHF) ou motorizado (GMF) — o carro motorizado é fornecido com a mesma versão ATEX do diferencial e, na versão protegida contra gases, partilha a monitorização da sobrepressão
Botoneira de comando com certificação ATEX, disponível com 2 ou 4 botões e paragem de emergência; a botoneira GIS standard IP65 continua a ser adequada para muitas aplicações com poeiras na Zona 22
Comando remoto por rádio de segurança disponível para a versão protegida contra poeiras
Opções: segundo travão, fins de curso externos, suspensão por gancho, contador de dados operacionais, tensões especiais e versões CSA/CUS
Em conformidade com a Diretiva Máquinas 2006/42/CE

Visão geral técnica

Modelo/SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Família de produtos: Diferenciais elétricos de corrente
Capacidade de carga: 100–6300 kg
Altura de elevação: 3–60 m
Marcação ATEX (D): II 3D Ex tc IIIA T130 °C Dc
Marcação ATEX (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Classe de serviço: M3–M7 (ISO 4301-1/FEM)
Alimentação elétrica: 3 × 400 V/3 × 230 V, 50 Hz (apenas trifásica)
Grau de proteção: IP65
Aplicações típicas: instalações químicas e petroquímicas, cabinas de pintura, moinhos de farinha e silos de cereais, áreas com poeiras de madeira, estações de tratamento de águas residuais e manuseamento de gases

Configure online a capacidade, a altura de elevação, a classe de serviço, o perfil de velocidade, o nível de proteção ATEX, o carro e as opções. Em seguida, adicione o diferencial ao carrinho ou à lista de pedidos de orçamento. O preço de cada configuração é calculado com base na tabela de preços de fábrica GIS em vigor.

Atributos

Capacidade de carga	100–6300 kg
Altura de elevação	3–60 m
Execução ATEX	Proteção contra poeiras GP D — Zona 22, GP G à prova de gás — Zona 2 + 22
Classe de serviço (ISO/FEM)	M3–M7 (A3–A7)
Classe de proteção	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
